ایمنسازی محیطهای درمانی در برابر نشت پرتو، یکی از دغدغههای اصلی مهندسان پزشکی و معماران بیمارستانی است. در این میان، سرب کوبی اتاق رادیولوژی به عنوان استاندارد طلایی شیلدینگ پرتویی شناخته میشود.
نوین طب خاورمیانه تمامی جوانب فنی، مهندسی و استانداردهای بینالمللی این فرآیند سرب کوبی را بررسی میکند. هدف ما ارائه مرجعی علمی برای پزشکان، مدیران بیمارستانها و مجریان پروژههای بیمارستانی است.
مشاوره جهت انجام سرب کوبی ☎️ 09126281425
سرب کوبی اتاق رادیولوژی چیست؟
فرآیند شیلدینگ یا سرب کوبی اتاق رادیولوژی به معنای پوششدهی سطوح پیرامونی اتاق با لایههای محافظ سربی است. این کار به منظور جلوگیری از خروج پرتوهای یونیزان و نفوذ آنها به فضاهای مجاور انجام میشود.
اشعه ایکس تولید شده توسط تجهیزات تصویربرداری، در صورت عدم مهار، میتواند به بافتهای زنده آسیبهای جبرانناپذیر بیولوژیکی وارد کند. این آسیبها شامل اثرات قطعی (مانند سوختگی پوستی) و اثرات تصادفی (مانند جهشهای ژنتیکی و سرطان) هستند.درباره خطرات اشعه ایکس چه می دانیم؟
پوشش حفاظتی سربی به عنوان یک سد فیزیکی عمل کرده و فوتونهای پرانرژی اشعه ایکس را تضعیف میکند. اجرای اصولی این فرآیند ایمنی کامل پرسنل، بیماران و عموم افراد را در خارج از محدوده تحت تابش تضمین مینماید.
چرا سرب برای حفاظت در برابر اشعه ایکس استفاده میشود؟
انتخاب سرب به عنوان ماده اصلی شیلدینگ پرتویی، ریشه در ویژگیهای منحصربهفرد فیزیکی و اتمی این فلز دارد. در ادامه به دلایل علمی این انتخاب میپردازیم:
- عدد اتمی بالا : احتمال وقوع پدیده فوتوالکتریک با مکعب عدد اتمی رابطه مستقیم دارد؛ لذا سرب کارایی فوقالعادهای در جذب فوتونهای اشعه ایکس دارد.
- چگالی بسیار بالا : چگالی بالا سبب میشود که فوتونها در مسیر عبور خود با تعداد بسیار زیادی از الکترونها برخورد کرده و انرژی خود را از دست بدهند.
- صرفهجویی در فضا: به دلیل قدرت جذب بالا، ضخامت بسیار کمتری از سرب در مقایسه با موادی نظیر بتن یا آجر برای رسیدن به یک سطح حفاظتی مشخص نیاز است.
- شکلپذیری و انعطاف بالا: ورقهای سربی به راحتی خم شده، برش میخورند و بر روی انواع سطوح ناهموار دیوارها و سازهها نصب میشوند.
با وجود این مزایا، سرب به دلیل سمیت بالا و سنگینی وزن، نیازمند روشهای جابجایی خاص و پوششدهی مناسب پس از نصب است تا از تماس مستقیم انسان با آن جلوگیری شود.
استانداردهای سرب کوبی اتاق رادیولوژی
طراحی و اجرای شیلدینگ سربی هرگز یک اقدام تجربی یا سلیقهای نیست، بلکه تابع قوانین بسیار سختگیرانه بینالمللی و ملی است.
مراجع معتبری نظیر NCRP (انجمن ملی حفاظت و اندازهگیری تشعشع آمریکا) به ویژه در گزارش شماره ۱۴۷ (Report No. 147)، ضوابط دقیقی را تدوین کردهاند. این ضوابط بر پایه سه اصل اساسی حفاظتی بنا شدهاند: زمان، فاصله و شیلدینگ.
علاوه بر NCRP، آژانس بینالمللی انرژی اتمی (IAEA) و نهادهای قانونی داخلی نظیر واحد قانونی حفاظت در برابر اشعه سازمان انرژی اتمی، استانداردهای ملی را تعیین میکنند.
نکته حیاتی: تعیین دقیق ضخامت ورقهای سربی باید صرفاً توسط کارشناس ارشد فیزیک پزشکی یا متخصص دوزیمتری انجام شود. این محاسبات بر اساس فاکتورهایی چون ولتاژ تیوب، جریان دستگاه، حجم کاری مرکز ، فاکتور جهتگیری و فاکتور اشغال فضاهای مجاور صورت میگیرد.
اجزای اصلی سرب کوبی اتاق رادیولوژی
یک سیستم شیلدینگ یکپارچه، تنها شامل پوششدهی دیوارها نیست، بلکه باید تمام منافذ عبور اشعه را به طور کامل پوشش دهد.
۱. دیوارهای سربی
دیوارها بیشترین مساحت برخورد با پرتوهای مستقیم و پراکنده را دارند. ورقهای سربی با ضخامتهای محاسبهشده بر روی سازه دیوار (کناف، لای پنل یا گچ) نصب و با متدهای مهندسی مهار میشوند.
۲. درب سربی رادیولوژی
دربها ضعیفترین حلقههای زنجیره حفاظتی هستند. درب سربی رادیولوژی باید دارای شاسیکشی فلزی مستحکم باشد تا وزن سنگین ورقهای سربی داخلی را بدون دفرمه شدن در طول زمان تحمل کند. همچنین، لولاها و بلبرینگهای آن باید از نوع صنعتی و بسیار روان باشند.
۳. شیشه سربی رادیولوژی
برای کنترل بیمار توسط اپراتور در حین تصویربرداری، نیاز به پنجره بازدید است. این پنجرهها مجهز به شیشه سربی رادیولوژی با درصد بالای اکسید سرب (حداقل ۶۰ تا ۷۰ درصد) هستند که وضوح نوری عالی را همزمان با مقاومت در برابر اشعه فراهم میکنند.
۴. سقف و کف اتاق
در صورتی که در طبقات بالا یا پایین اتاق رادیولوژی، فضاهای فعال کاری یا مسکونی وجود داشته باشد، اجرای سربکوبی در سقف و کف الزامی خواهد بود. این محاسبات بر اساس دوز پرتوهای عبوری و فرار انجام میشود.
۵. شیلدینگ محل عبور تاسیسات
جعبههای کلید و پریز، کانالهای تهویه مطبوع (HVAC) و لولههای تاسیسات نباید باعث گسیختگی در لایه سربی شوند. در این نقاط باید از جعبهها و عایقهای سربی همپوشان (Baffles) استفاده شود.
مراحل اجرای سرب کوبی اتاق رادیولوژی
برای دستیابی به یک شیلدینگ بینقص و دریافت تاییدیه نهایی سازمانهای نظارتی، مراحل زیر باید به صورت گامبهگام و با دقت میلیمتری انجام شوند:
۱. بررسی نقشه و طراحی اولیه
نقشه معماری اتاق و کاربری تمام فضاهای همجوار (اعم از راهروها، اتاق پزشکان، حیاط یا سرویسهای بهداشتی) با دقت بررسی میشود.
۲. محاسبات شیلدینگ (Shielding Calculation)
کارشناس پزشکی هسته ای دوز مجاز سالانه را برای پرسنل و عموم مردم محاسبه کرده و ضخامت معادل سرب را برای تکتک دیوارهای اولیه و ثانویه تعیین میکند.
۳. آمادهسازی و زیرسازی سازه
ورقهای سربی بسیار سنگین هستند. برای جلوگیری از دفرمه شدن و ریزش ورقها در طول زمان، زیرسازی مستحکمی با استفاده از پروفیلهای فلزی یا چوبی مستحکم (رانر و استاد کناف) اجرا میشود.

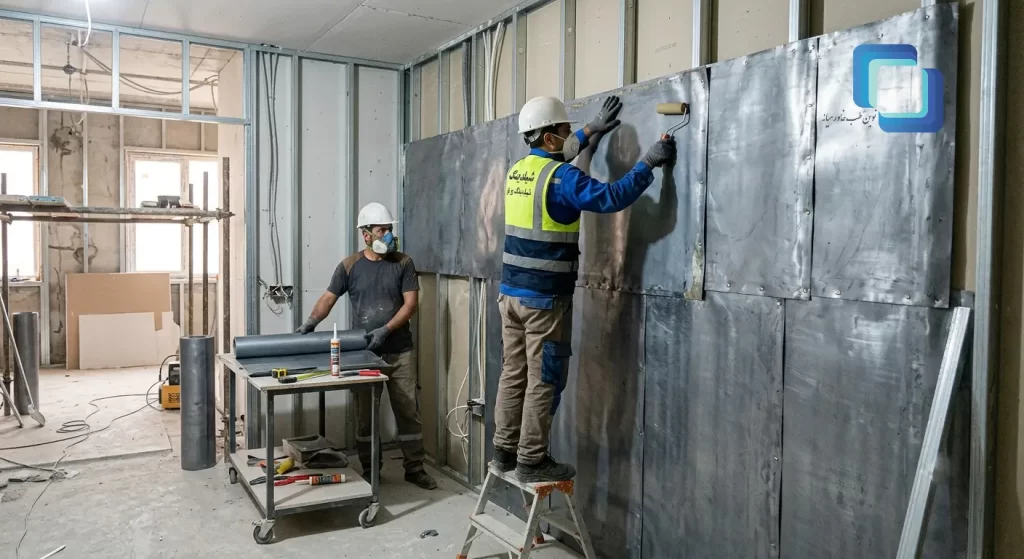

۴. نصب و مهار ورقهای سربی
ورق سربی با خلوص بالا (حداقل ۹۹ درصد) بر روی دیوار نصب میشود. در این مرحله استفاده از پیچ و میخهای سربی یا چسبهای تماسی مخصوص متداول است.
۵. آببندی و ایجاد همپوشانی (Overlap)
یکی از حساسترین مراحل، ایجاد همپوشانی حداقل ۱۵ الی ۲۰ میلیمتری بین لبههای دو ورق سربی مجاور است تا از هرگونه نشت پرتو در مرز بین دو ورق جلوگیری شود.
۶. نصب چارچوب، درب و شیشه سربی رادیولوژی
چارچوب دربهای سربی نیز باید به طور کامل با سرب پوشانده شود. دربها و شیشههای سربی به گونهای تراز و نصب میشوند که کمترین فاصله حرکتی را با دیوار داشته باشند.
۷. نازککاری و دکوراسیون داخلی
پس از اتمام مراحل شیلدینگ، لایههای دکوراتیو مانند گچبرگ، تایلهای پیویسی یا رنگهای مخصوص بیمارستانی بر روی سرب اجرا میشوند تا جنبههای زیباییشناختی و الزامات بهداشتی محیط تامین شود.
۸. آزمون نشت پرتو (Radiation Leakage Test)
قبل از بهرهبرداری، کارشناس حفاظت پرتویی با استفاده از دوزیمترهای کالیبره شده محیطی، پایداری حفاظتی اتاق را تحت بیشترین لود کاری دستگاه بررسی میکند.
مراحل گامبهگام اجرای پروژه سرب کوبی رادیولوژی
| عنوان کار | خروجی/هدف | مسئول اجرا |
| بازدید و نقشهبرداری | تعیین موقعیت دستگاه و فضاهای مجاور | مهندس معمار / کارشناس فنی |
| محاسبات شیلدینگ | تدوین گزارش رسمی ضخامتهای مورد نیاز | کارشناس فیزیک پزشکی |
| زیرسازی فلزی/کناف | ایجاد بستر محکم جهت تحمل وزن سرب | تیم عمران و دکوراسیون |
| نصب ورقهای سرب | پوششدهی کامل دیوارها با همپوشانی کافی | تیم تخصصی سربکوبی |
| نصب درب و شیشه سربی | تکمیل بخشهای متحرک و پنجره بازدید | تیم تخصصی نصب تجهیزات |
| دکوراسیون و کاور نهایی | زیباسازی و ایجاد عایق بهداشتی روی سرب | تیم دکوراسیون داخلی |
| دوزیمتری و تست نهایی | صدور تاییدیه سلامت و عدم نشت پرتو | کارشناس حفاظت پرتویی با تجهیزات کالیبره |
چه عواملی در طراحی حفاظتی اتاق رادیولوژی مؤثر هستند؟
طراحی بهینه یک اتاق تصویربرداری پزشکی نیازمند در نظر گرفتن پارامترهای فنی متعددی است تا از صرف هزینههای اضافی یا شیلدینگ ضعیف جلوگیری شود:
- ولتاژ بیشینه دستگاه : هرچه توان نفوذ پرتوهای تولیدی بیشتر باشد، ضخامت ورقهای سربی بیشتری نیاز خواهد بود. به عنوان مثال، یک اتاق سیتی اسکن به ضخامت سربی بسیار متفاوتی نسبت به یک اتاق رادیوگرافی ساده یا ماموگرافی نیاز دارد.
- لود کاری یا حجم مراجعات: تعداد اکسپوژرهای انجام شده در هفته، فاکتوری تعیینکننده در میزان کل پرتوهای تولیدی است.
- جهت تابش مستقیم تیوب : دیواری که تیوب دستگاه رادیولوژی به سمت آن شلیک میکند (دیوار بوکی ایستاده) به عنوان حفاظ اولیه شناخته شده و نیاز به ضخامت بیشتری نسبت به دیوارهای ثانویه دارد.
- نوع کاربری اتاقهای مجاور : تفاوت زیادی میان شیلدینگ دیواری که پشت آن یک حیاط خلوت کمتردد قرار دارد، با دیواری که پشت آن میز کار تماموقت یک منشی قرار گرفته است، وجود دارد.
اجزای سرب کوبی و کاربرد هر بخش در اتاق تصویربرداری پزشکی
| جزء حفاظتی | موقعیت نصب | کاربرد اصلی | ملاحظات فنی |
| ورق سربی | دیوارهای پیرامونی، سقف و کف | جذب پرتوهای مستقیم و پراکنده | خلوص حداقل ۹۹٪ و اجرای اورلپ |
| درب سربی | ورودی اصلی اتاق پرتو | حفاظت از راهروها و مراجعین خارجی | استفاده از لولاهای روان و شاسی مستحکم |
| شیشه سربی | پنجره کنترل و اپراتوری | دید مستقیم اپراتور به بیمار حین اکسپوژر | درصد بالای اکسید سرب و شفافیت اپتیکال |
| قاب و چارچوب سربی | حاشیه دربها و پنجرهها | جلوگیری از نشت پرتو از درزها | همپوشانی کامل با ورق سربی دیوار |
| عایق سربی تاسیسات | جعبه کلیدها، لولهها و داکتها | مهار پرتو در نقاط گسیختگی دیوار | استفاده از باکسهای سربی بافلدار |
اشتباهات رایج در سرب کوبی اتاق رادیولوژی
اجرای غیراصولی شیلدینگ به دلیل عدم آگاهی از رفتار فیزیکی پرتوها میتواند هزینههای بازسازی سنگینی را به همراه داشته باشد. در زیر به ۱۰ اشتباه رایج اشاره شده است:
- عدم ایجاد همپوشانی (Overlap) مناسب در مرز ورقها: این امر باعث میشود اشعه از لبههای اتصال نشت کند.
- فراموش کردن شیلدینگ چارچوب درب سربی: پرتوها به راحتی از فاصله بین چارچوب و درب عبور میکنند.
- پیچ کردن مستقیم ورقها بدون پوشش سربی روی پیچ: هر سوراخ ایجاد شده روی سرب، یک مسیر گریز برای اشعه ایکس است.
- استفاده از سرب با خلوص پایین: ناخالصیهای موجود در سرب، ضریب تضعیف آن را به شدت کاهش میدهند.
- نادیده گرفتن شیلدینگ داکتها و لولههای تاسیسات: مسیرهای عبور کابلها و کانالها اغلب فراموش میشوند.
- عدم تناسب شاسی درب با وزن لایههای سربی: این مسئله به مرور زمان باعث افتادگی درب و باز ماندن درزها میشود.
- سربکوبی یکنواخت تمام دیوارها بدون محاسبات اختصاصی: این امر منجر به اتلاف شدید منابع مالی یا شیلدینگ ناکافی میشود.
- آسیب رساندن به ورقهای سربی در حین نازککاری: زدن میخ یا پیچهای بلند بعد از اتمام شیلدینگ.
- عدم توجه به شیلدینگ سقف و کف در ساختمانهای چند طبقه: نشت پرتو به طبقات فوقانی و تحتانی.
- عدم هماهنگی با کارشناس فیزیک پزشکی قبل از شروع کار: تکیه بر حدس و گمانهای پیمانکاران غیرمتخصص.
اشتباهات رایج در شیلدینگ و راهکارهای مهندسی پیشگیری
| اشتباه رایج | پیامد منفی | راهکار پیشگیری مهندسی |
| اتصال لببهلب ورقهای سربی | نشت پرتو از فواصل میکرونی بین ورقها | ایجاد اورلپ حداقل ۱۵ تا ۲۰ میلیمتری ورقها |
| عدم استفاده از واشر سربی روی پیچها | فرار پرتو از سوراخهای پیچ روی دیوار | پوشش دادن سر پیچها با دیسک یا چسب سربی مخصوص |
| عدم سربکوبی چارچوب دربها | نشت تابش از فواصل بین دیوار و درب | اجرای سربکوبی کامل چارچوب همپوشان با دیوار |
| استفاده از سربهای بازیافتی غیراستاندارد | وجود حباب هوا و ناخالصی شدید در شیلد | استفاده از ورقهای سربی نورد شده با ضخامت یکنواخت |
| اجرای سقف بدون مهار مناسب سرب | سقوط لایه سربی زیر سقف به مرور زمان | استفاده از تایلهای سربی یا مهاربندی شبکهای فلزی |
کنترل کیفیت و تست نهایی
کنترل کیفیت شیلدینگ به منظور تایید کارایی سیستم حفاظتی طراحی شده انجام میگیرد. آزمون نشت پرتو (Radiation Survey) باید بلافاصله پس از نصب کامل تجهیزات حفاظتی و پیش از نصب کامل دکوراسیون نهایی صورت پذیرد تا در صورت بروز مشکل، اصلاح آن با کمترین تخریب همراه باشد.
در این آزمون، کارشناس فیزیک پزشکی با استفاده از یک فانتوم آب یا اکریلیک (برای شبیهسازی بدن بیمار و ایجاد پراکندگی پرتو) اقدام به اکسپوژر میکند. سپس با دستگاههای بررسی پرتو کالیبره شده نظیر اتاقکهای یونیزاسیون (Ion Chamber Survey Meters)، دوز نشتی را در نقاط بحرانی خارج از اتاق اندازهگیری و ثبت مینماید. نتایج این تست به همراه فرمهای رسمی جهت دریافت مجوز کار با اشعه به مراجع قانونی ارائه میشود.
عوامل مؤثر بر کیفیت و طول عمر اجرای سرب کوبی
| عامل مؤثر | تاثیر بر کیفیت | نحوه کنترل و پیشگیری |
| خلوص ورق سرب | افزایش ضریب تضعیف و کاهش ضخامت لازم | خرید از تولیدکنندگان معتبر با آنالیز آزمایشگاهی |
| دقت در همپوشانی (Overlap) | عدم وجود هرگونه نشت خطی پرتو | نظارت مستمر حین نصب و استفاده از چسب باکیفیت |
| استحکام سازه زیرکار | جلوگیری از شکم دادن و پارگی ورقهای سربی | طراحی سازه نگهدارنده فلزی با فواصل کم استادها |
| کیفیت یراقآلات درب سربی | دوام مکانیکی درب و عدم افتادگی آن | استفاده از لولاهای بلبرینگی و ریلهای صنعتی |
| عایقبندی رطوبتی ورق سرب | جلوگیری از اکسیداسیون و پوسیدگی سرب | اعمال پوششهای محافظتی ضد رطوبت در مناطق مرطوب |
هزینه و عوامل مؤثر بر قیمت سرب کوبی اتاق رادیولوژی
هزینه شیلدینگ و اجرای سرب کوبی اتاق رادیولوژی متغیر بوده و تابعی از فاکتورهای مهندسی و بازاریابی متعدد است. به همین جهت ارائه یک قیمت واحد بدون بازدید از پروژه غیرممکن است.
- ضخامت و وزن ورقهای سربی محاسبهشده: قیمت فلز سرب جهانی بوده و مستقیماً با وزن آن ارتباط دارد.
- متراژ کلی سطوح مورد نیاز: مساحت دیوارهای فرعی و اصلی، سقف و کف.
- نوع و ابعاد درب سربی: دربهای اتوماتیک، ریلی یا لولایی با توجه به فریم و یراقآلات قیمتهای متفاوتی دارند.
- کیفیت و ابعاد شیشه سربی وارداتی: شیشههای سربی بر اساس کیفیت اپتیکال و ضخامت معادل سرب قیمتگذاری میشوند.
- پیچیدگی معماری و زیرسازی سازه: وجود داکتهای زیاد یا سازههای ضعیف که نیاز به شاسیکشی قوی دارند.
برای کسب اطلاعات دقیقتر و بررسی فاکتورهای نوین برآورد هزینهها، میتوانید به مقاله اختصاصی قیمت سرب کوبی اتاق رادیولوژی مراجعه نمایید.
مقایسه اجزای حفاظتی اتاقهای تصویربرداری گوناگون
| نوع اتاق / دستگاه | میزان انرژی پرتو (kVp) | ضخامت سربی پیشنهادی معمول* | نوع درب پیشنهادی | شیشه سربی مورد نیاز | سقف و کف |
| رادیوگرافی ساده | ۷0 – ۱۲۵ | متوسط (محاسباتی) | لولایی سربی معمولی | بله (ابعاد متوسط) | بسته به کاربری طبقات |
| ماموگرافی | ۲۵ – ۳۵ | بسیار کم (محاسباتی) | لولایی سبک | بله (ابعاد کوچک) | معمولاً نیاز نیست |
| سیتی اسکن (CT) | ۱۲۰ – ۱۴۰ | بالا (محاسباتی) | ریلی اتوماتیک سنگین | بله (ابعاد بزرگ/ضخیم) | الزامی (بسته به محاسبات) |
| رادیوگرافی دندان (OPG) | ۶۰ – ۹۰ | کم (محاسباتی) | لولایی سبک | در صورت نیاز به پنجره | معمولاً نیاز نیست |
*توجه: ضخامتهای دقیق فقط و فقط باید بر اساس محاسبات فیزیک پزشکی پروژه تعیین شوند.
پرسشهای متداول
سرب کوبی اتاق رادیولوژی چیست؟
به پوششدهی سطوح پیرامونی (دیوارها، درب، سقف و کف) یک اتاق تصویربرداری با ورقهای سربی به منظور تضعیف و جذب پرتوهای یونیزان اشعه ایکس، سربکوبی گفته میشود.
چه ضخامتی از ورق سرب برای اتاق رادیولوژی لازم است؟
هیچ ضخامت ثابتی برای همه اتاقها وجود ندارد. ضخامت دقیق باید توسط کارشناس فیزیک پزشکی و بر اساس ولتاژ دستگاه، حجم کار مرکز، و کاربری اتاقهای همجوار محاسبه شود.
آیا سقف و کف اتاق رادیولوژی همواره نیاز به سرب کوبی دارند؟
خیر، تنها در صورتی که در طبقه بالا یا پایین اتاق رادیوگرافی، فضای مسکونی، اداری یا پرتردد وجود داشته باشد، با تایید کارشناس حفاظت پرتویی نیاز به شیلدینگ سقف یا کف خواهد بود.
آیا همه اتاقهای تصویربرداری به سرب کوبی نیاز دارند؟
اتاقهایی که از پرتوهای یونیزان (مثل اشعه ایکس در رادیولوژی، سیتی اسکن و ماموگرافی) استفاده میکنند نیاز به شیلدینگ دارند. اتاقهای MRI به دلیل استفاده از امواج مغناطیسی به شیلد رادیوفرکانسی (قفسی فارادی) به جای سرب نیاز دارند.
عوامل مؤثر بر هزینه نهایی پروژه چیست؟
قیمت روز فلز سرب، متراژ سطوح، ضخامت ورقهای سربی مورد نیاز، نوع و ابعاد درب و شیشه سربی و همچنین سختی کار و شاسیکشیهای سازهای از عوامل تعیینکننده هستند.
جمعبندی: آینده حفاظت پرتویی و سرب کوبی اتاق رادیولوژی
توسعه روزافزون تجهیزات تصویربرداری پزشکی، اهمیت حفاظت پرتویی را دوچندان کرده است. سرب کوبی اتاق رادیولوژی یک فرآیند کاملاً علمی و مهندسی است که نقشی حیاتی در حفظ سلامت پرسنل درمان و بیماران ایفا میکند.
کوچکترین سهلانگاری در محاسبات، انتخاب متریال یا مراحل اجرای شیلدینگ، عواقب بهداشتی و قانونی سنگینی به همراه خواهد داشت. از این رو، همکاری با مهندسان مجرب و کارشناسان فیزیک پزشکی از ابتدای فاز طراحی تا تستهای دوزیمتری نهایی، ضامن موفقیت و تایید فنی کلینیک یا بیمارستان شماست.
آیا نیاز به مشاوره تخصصی دارید؟
تیم مهندسی نوین طب خاورمیانه با سالها تجربه در طراحی و اجرای بخشهای تصویربرداری، آماده ارائه خدمات مشاوره شیلدینگ، بازدید از محل و اجرای استاندارد سرب کوبی اتاق رادیولوژی در سراسر کشور است. برای تضمین امنیت پرتویی مرکز خود، با کارشناسان ما تماس بگیرید.
